Osuszacze - ACT

osuszacze act

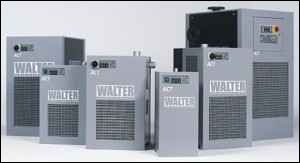

Osuszacze serii ACT

dzięki bardzo niskim spadkom ciśnienia (patrz dane techniczne poszczególnych osuszaczy) jako jedyne pozwalają na obniżenie kosztów energii SPRĘŻARKI o ok 5 - 8%

Możliwe jest to dzięki zastosowanie dwóch paentów:

  • zawór ciepłego freonu firmy DANFOSS (stosowane tylko w osuszaczach ACT)
  • chłodnica 3-sekcyjna

Spadki ciśnienia w osuszaczu mają istotny wpływ na wydajność systemu sprężonego powietrza: zmniejszenie spadków ciśnienia powoduje obniżenie ilości godzin przepracowanych przez sprężarke.

Istotnym elementem produkcji jest dział kontroli jakości. Każdy osuszacz schodzący z linii produkcyjnej jest testowany, dzięki czemu wszystkie charakteryzują się jednakowo wysoką jakością.

ZAWÓR CIEPŁEGO FREONU BY-PASS

zawór ten zapobiega powstawaniu lodu na parowniku w każdych warunkach.

Kierunek przepływów w module osuszacza

Nowy zawór (TCBE) servo-regulator pozwala na adaptację (dostosowanie do potrzeb) wydajności kompresora w porównaniu z obciążeniem cieplnym parownika. By-pass użyty w obiegu czynnika chłodzącego (od strony ssącej) aby utrzymać stałe ciśnienie/temperature agregatu spręzającego a w konsekwencji i w parowniku. Zawór wstrzykuje część ciepłego gazu (wziętego ze strony wysokiego ciśnienia) bezpośrednio do ssącego kompresora - ta operacja symuluje fikcyjne obciążenie proporcjonalnie do redukcji obciążenia cieplnego parownika.

Cechy chrakterystyczne :

  • Precyzyjna I stała kontrola przepływu
  • Szeroka gama stałych I precyzyjnych ustawień
  • Ta sama precyzja wszystkich zakresów regulacji
  • Całkowite zamykanie zaworu przy pełnym obciążeniu osuszacza
  • Wykonany całkowicie ze stali nierdzewnej
  • Całkowicie szczelna konstrukcja z mosiężnymi przyłączami
  • Maksymalnie zwarta konstrukcja

Funkcjonowanie:

W diaphragmie pracują w tym samym czasie różne siły: w górnej części stałe ciśnienie zbiornika, a w dolnej części nacisk sprężyny i ssące ciśnienie z parownika. Kiedy ciśnienie ssące spada, ciśnienie zbiornika (teraz wyższe niż suma dwóch pozostałych ciśnień) proporcjonalnie otwiera zawór za pomocą diaphragmy. Natomiast kiedy ciśnienie ssące jest równe lub wyższe niż ustawione, siła poniżej diaphragmy utrzymuje zawór całkowice zamknęty.

Technologia chłodzenia aluminium

Chłodnica powietrze-powietrze i powietrze czynnik chłodzący + separator (typu denister) to unikalana konstrukcja. Ten wysoko efektywny (wydajny) moduł chłodzący redukuje pobór energii i spadeki ciśnień.



Typ Przepływ powietrza m3/min Waga kg
ACT 3 0,35 28
ACT 5 0,55 29
ACT 8 0,85 31
ACT 12 1,2 32
ACT 18 1,8 39
ACT 23 2,3 41
ACT 30 3,1 46
ACT 40 4 50
ACT 55 5,5 55
ACT 60 6,2 63
ACT 80 8,1 103
ACT 100 10,5 107
ACT 120 12,5 114
ACT 140 14,5 116
ACT 180 18 185
ACT 210 21 190
ACT 250 25 250
ACT 300 30 275
ACT 400 40 N.A.
ACT 500 50 N.A.
ACT 600 60 N.A.
ACT 900 90 N.A.
ACT 1200 120 N.A.
ACT 1500 150 N.A.
ACT 1800 180 N.A.
